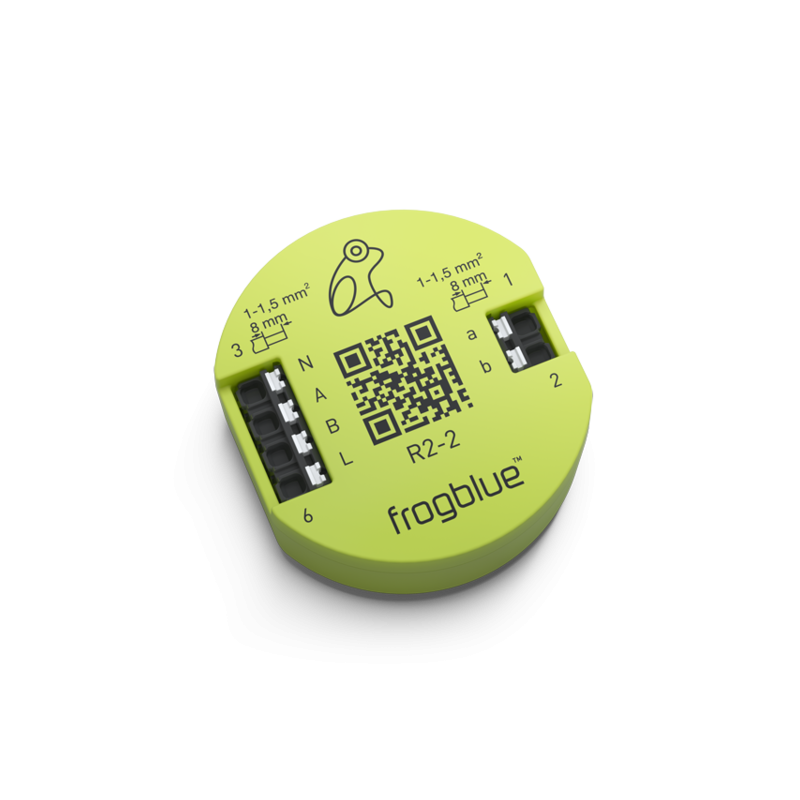

frogRelay2-2

Les petits modules de commande verts, appelés frogs, constituent le cœur de tout système frogblue et la base de la solution de domotique basée sur Bluetooth® de frogblue. Nos frogs peuvent allumer, éteindre, régler l’intensité de la lumière, mesurer, ouvrir des portes ou encore réagir à des touches, des interrupteurs ou contacts de fenêtres.

Connectés au réseau électrique ou alimentés par des piles, ils communiquent entre eux par l’intermédiaire du « câble virtuel » que représente le réseau maillé Bluetooth® frogblue, transmettent des messages et étendent ainsi la portée. La transmission de données entre frogs est exclusivement sous forme chiffrée (128 bits), en plus du Bluetooth®. Les frogs sont intelligents, dotés de fonctions innovantes, faciles à configurer et ne nécessitent pas d’unité centrale ni d’armoire électrique. Grâce à leur consommation d’énergie de seulement 0,2 watt, ils sont également très économes en énergie.

Installé dans un boîtier encastré profond (profondeur recommandée : 63 mm) derrière chaque interrupteur ou bouton classiques, le boîtier de distribution, un boîtier étanche à l’extérieur ou le caisson d’un volet roulant, ce relais multifonctionnel à 2 canaux avec deux sorties relais et deux entrées permet principalement de commander l’ombrage, c’est-à-dire de commander les stores vénitiens, les volets roulants, les marquises ou la couverture de la piscine, sans tirer de nouveaux câbles. et ce, à partir de n’importe quel endroit du bâtiment.

La programmation d’horaires personnalisés permet de contrôler l’ombrage de manière entièrement automatique. Il en va de même avec l’écran frogDisplay et sa fonction astronomique qui permet de commencer chaque journée au lever du soleil en ouvrant automatiquement les lamelles.

Les modules relais frogblue sont conçus pour commander 1200 W par canal. Le frogRelay2-2-PF permet donc non seulement de commander l’ombrage, mais également d’autres consommateurs. Il peut par exemple s’agir de la porte du garage ou des bandes lumineuses à LED d’une puissance élevée.

Si les canaux d’entrée libres d’autres frogs du système sont utilisés, il est possible d’y raccorder des capteurs externes, comme un anémomètre ou une station météorologique. Les stores vénitiens remontent ainsi automatiquement en cas de tempête il n’est pas possible de les baisser manuellement. Inversement, ils se baissent automatiquement lorsque le soleil chauffe la pièce ou remontent en cas de gel.

Les frogs peuvent être commandés à l’aide de l’application frogblue HomeApp sur un smartphone ou une tablette (iOS et Android), de frogDisplay, de frogKey ou tout simplement à l’aide d’un interrupteur ou d’un bouton classique raccordé à un frog. Nous recommandons les boutons, car ils permettent d’utiliser toutes les fonctions grâce à différentes commandes personnalisées, comme un double ou un triple clic, etc.

Propriétés du produit

    Réponse de l’état de commutation
    Comportement d’activation/extinction paramétrable
    Différé d’activation/désactivation
    Verrouillage mutuel des sorties moteur/store (configuration au moyen de l'appli frogblue)
    Alimentation secteur, aucun câblage supplémentaire nécessaire entre modules frogblue

Utilisation prévue

Montage au connecteur d’après DIN 49073. Profondeur de prise min. 53 mm en cas d'installation derrière l'insert de l'interrupteur ; en cas de profondeur inférieure, un montage individuel est nécessaire. Une prise profonde de 63mm est recommandée.

Informations système

Cet appareil est un produit du système frogblue. Il est recommandé de posséder les connaissances techniques approfondies obtenues par le biais de formations frogblue. Le fonctionnement de l’appareil dépend du logiciel. Vous trouverez des informations détaillées des versions logicielles et de leur fonctionnement respectif sur le site frogblue. Vous trouverez des descriptions techniques, des instructions détaillées ainsi que des conseils pour une mise au rebut appropriée dans le manuel disponible sur le site Internet de frogblue. La mise en service et configuration se déroulent par le bais de l’application frogblue.

Instructions de sécurité

Seuls des électriciens qualifiés sont habilités à intégrer et monter les appareils électriques. Le non-respect du mode d’emploi peut endommager l’appareil, ou entraîner un risque d’incendie ou d’autres dangers ! Danger d’électrocution. Avant tout travail sur l’appareil ou tout changement de lampes, mettre le dispositif hors tension et éteindre les disjoncteurs. Même en cas d’utilisation parallèle des sorties de charge, la charge totale ne doit pas dépasser la valeur de 1 200 W. Les réglementations nationales doivent être respectées.
